Клапан для цементного силоса

Аварийный сбросовый клапан силоса

Аварийный сбросовый клапан предназначен для защиты силоса от резких перепадов давления, которые неизбежны при загрузке и выгрузке сыпучих материалов. Аварийный сбросовый клапан представляет собой стальной корпус с защитной крышкой, внутри которого помещается соединяемая с внутренней поверхностью силоса труба, с установленными в ней на пружинах двумя мембранами. При давлении внутри силоса близком к атмосферному мембраны перекрывают трубу, но стоит давлению существенно повыситься или понизиться, нагрузка на пружины возрастает и одна из мембран отклоняется, выпуская избыточный воздух или наоборот, пропуская воздух внутрь силоса, если там образовалась зона низкого давления.

Эксплуатация

Без аварийного сбросового клапана нормальная эксплуатация силоса была бы невозможна, поскольку при перекачке цемента давление в силосе значительно повышается. К тому же нередки случаи, когда цемент в цементовозе заканчивается, и в силос по недосмотру нагнетается воздух. Такая ситуация при отсутствии аварийного клапана могла бы привести не только к поломке фильтров, но и к повреждению силоса. Но клапан аварийный своевременно автоматически срабатывает, сбрасывая избыточное давление, и обеспечивает тем самым сохранность оборудования.

При выгрузке цемента уровень материала понижается, и цементный столб работает как поршень, создавая над собой зону вакуума. Аварийный сбросовый клапан и в этом случае позволяет выровнять давление и избежать повреждения силоса.

Монтаж

Аварийный сбросовый клапан прост в монтаже, не требует управления и технического обслуживания. Упругость пружин может легко регулироваться в широком диапазоне, позволяя устанавливать необходимые значения давления, вызывающие срабатывание клапана. Корпус аварийного сбросового клапана изготавливается из углеродистой стали и покрывается защитной краской, все остальные детали выполняются из нержавеющей стали, что гарантирует защиту устройства от коррозии.

Имеется два вида аварийных клапанов, различающихся размерами, – с условным диаметром корпуса 273 и 375мм.

ОФОРМИТЬ ЗАПРОС НА АВАРИЙНЫЙ КЛАПАН

Источник

Предохранительный сбросный пружинный клапан давления VCP (Италия, WAM)

Для регулирования внутренней среды силоса в непредвиденных ситуациях используется предохранительный пружинный клапан сброса давления VCP. Он является надежным средством для защиты в условиях избыточного или недостаточного внутреннего давления, обеспечивая безопасность оборудования.

Идеальный вариант, если клапан никогда не будет задействован, но он всегда должен быть для обеспечения эффективности и надежности работы оборудования. По всеми миру работает уже более 100 000 единиц этих изделий — эффективность при работе в различных условиях подтверждена.

Завод ААМикс — официальный дилер фирмы WAM. Мы отгружаем продукцию в течение 1-2 дней, она есть в наличии, страна происхождения — Италия. На рынке много китая, будьте аккуратны. Смотрите ежегодно обновляемый сертификат дилера на странице О нас.

• Скачать прайс-лист >>(клапаны есть на складе в наличии! Отгрузка в течение 1 дня из Москвы по всей России)

Описание

Клапан сброса давления VCP состоит из цилиндрического корпуса с соединительным зажимом для крепления к силосной крышке; внешнего металлического кольца для условий избыточного давления, крепящегося тремя пружинными стержнями; внешней металлической крышки в виде диска для условий пониженного давления, крепящейся центральным стержнем на пружине; защитной крышки.

Скачать полное описание предохранительного сбросового пружинного клапана.

Применение

При давлении в пределах установленных норм три внешних пружинных стержня удерживают внешнюю крышку в виде кольца в герметически закрытом состоянии. Если давление внутри силоса превысит установленные показатели, крышка под напором воздуха откроется.

Круглое отверстие в центре клапана закрывает меньшая крышка в форме диска, удерживаемая в центре стержнем. К внешней крышке она прижимается нормальным давлением внутри силоса.

При снижении давления в силосе пружина отпускает крышку, которая немного приоткрывается. В результате в силос попадает воздух, уравновешивающий давление и закрывающий центральную крышку.

Источник

+7 (495) 961-48-12 INFO@POLIDETAL.RU

Клапаны сброса избыточного давления | СОБСТВЕННАЯ ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

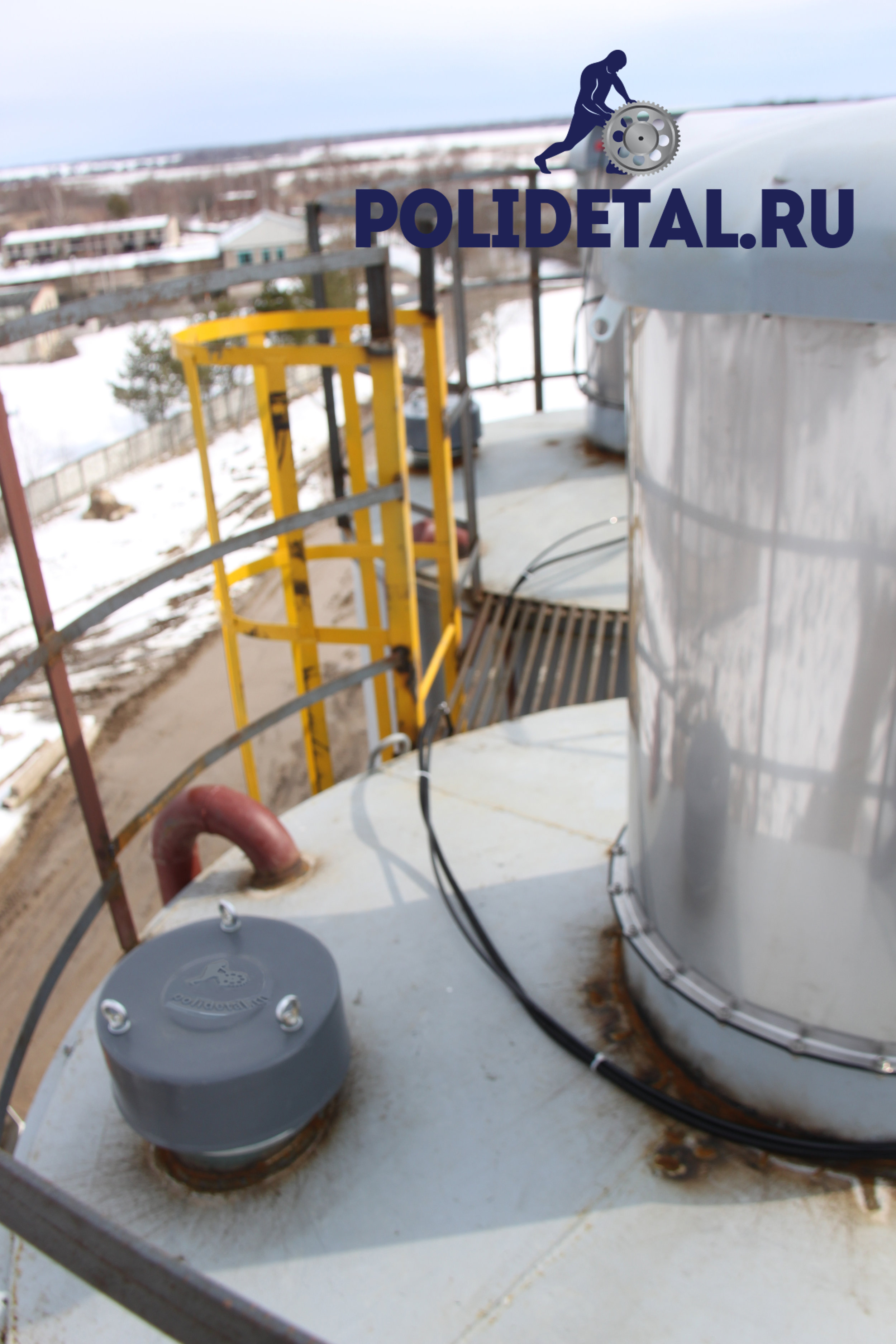

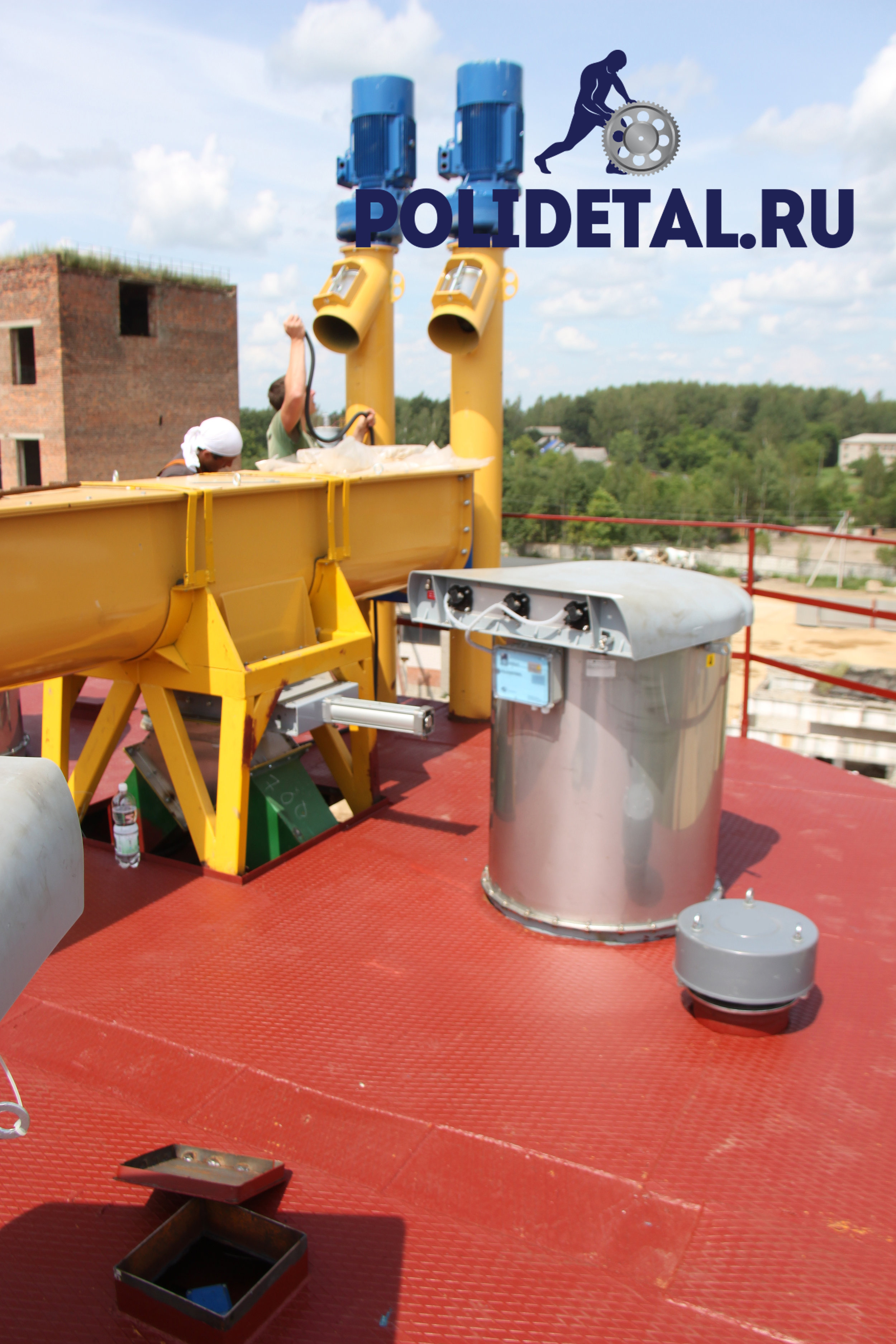

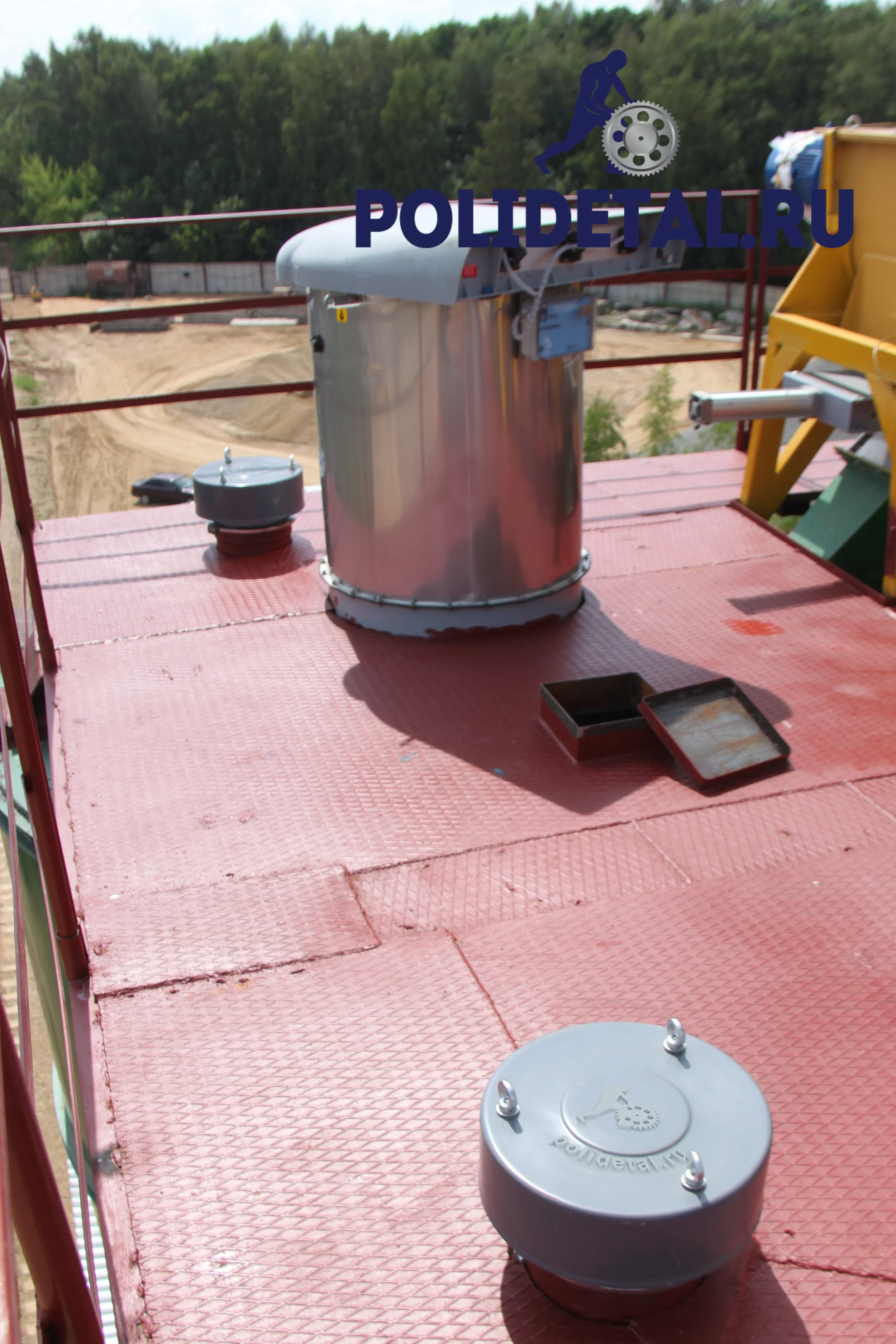

Аварийный (предохранительный) сбросовый клапан используется в оборудовании силосов в целях защиты емкости силоса от избыточного или недостаточного давления, которое может возникать как в результате выборки материалов из силоса, так и при загрузке сыпучих материалов в него.

В идеальных условиях сбросовый клапан силоса не должен быть задействован никогда, но, поскольку при работе всегда существует вероятность возникновения зоны низкого или избыточного давления внутри силоса, не стоит относиться халатно к выбору предохранительного клапана.

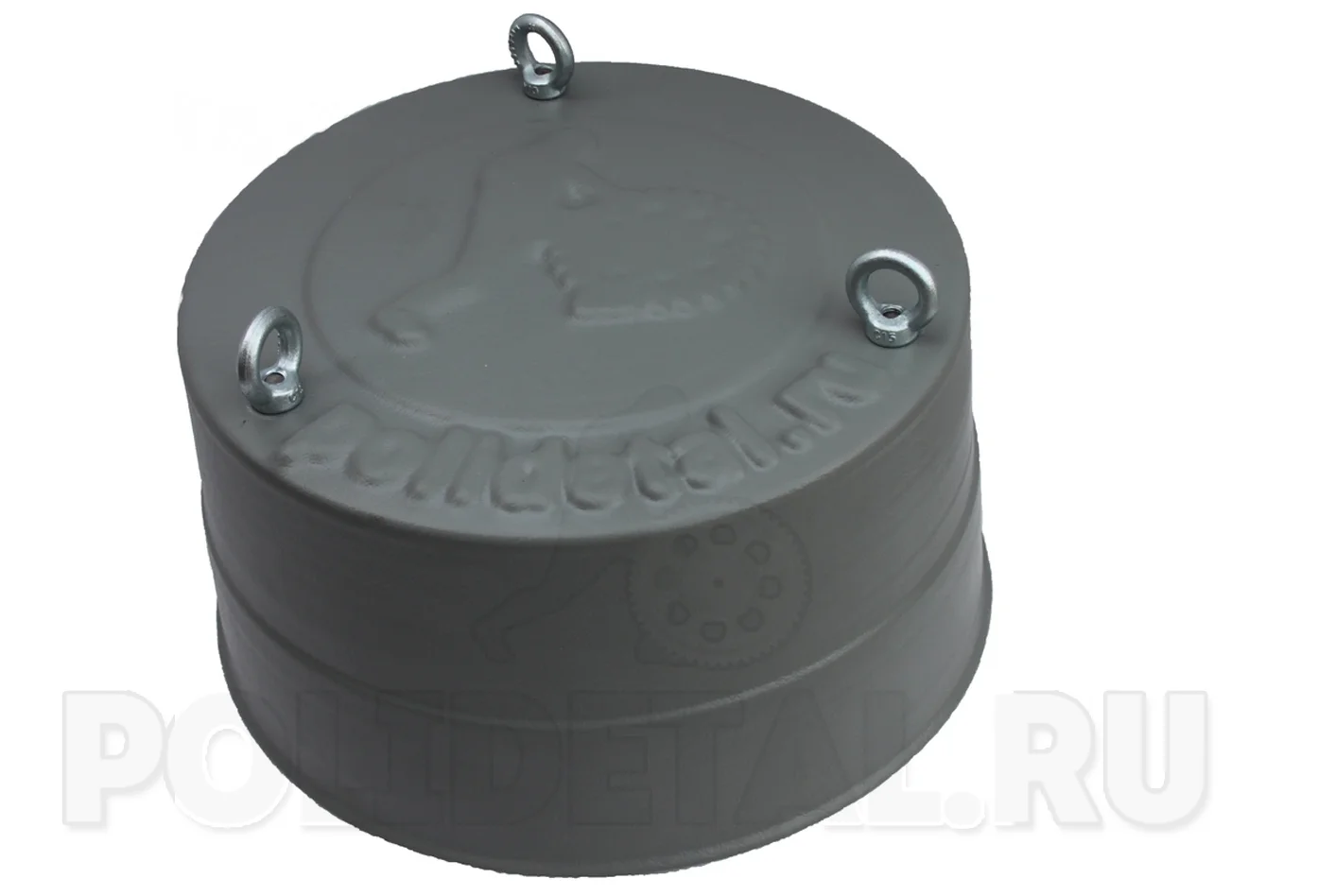

Аварийный сбросовый клапан АСК-1 состоит из цилиндрической формы корпуса из нержавеющей стали, оборудованного защитной стальной крышкой, а также внешней крышкой для условий пониженного давления и кольцом для условий повышенного давления. При нормальных условиях внутри емкости силоса внешние стержни на пружинах удерживают крышку-кольцо герметично закрытым.

При возникновении избыточного давления, крышка в форме кольца открывается под напором воздуха, в то же время другая крышка закрывает отверстие в центре клапана, удерживаясь стержнем и прижимаясь к защитной крышке аварийного сбросового клапана силоса нормальным внутрисилосным давлением.

При возникновении области низкого давления в силосе, происходит сжатие пружины, что влечет за собой опускание крышки. После уравновешивания внутреннего давления в силосе за счет попадания внутрь воздуха, крышка аварийного сбросового клапана силоса возвращается на место.

К сожалению, из-за постоянных скачков курсов валют цена сбросовых клапанов европейского производства становится весьма болезненной для российского предпринимателя. Однако не стоит применять некачественные комплектующие для силоса, в том числе самодельные аварийные сбросовые клапаны силоса, — это может привести к катастрофическим последствиям для вашего бизнеса, поэтому мы обращаем ваше внимание на то, что к выбору даже такой, на первый взгляд, небольшой детали, как клапан сброса давления силоса, следует подойти с максимальной ответственностью.

С целью повышения доступности предохранительных клапанов силоса компания «ПОЛИДЕТАЛЬ» пошла по пути импортозамещения. Нашими конструкторами была разработана модель клапанов, после цикла необходимых испытаний, мы приступили к серийному выпуску высококачественных аварийных сбросовых клапанов для использования в оборудовании любых силосов. Аварийный сбросовый клапан силоса АСК-1 не уступает по качеству аналогам клапанов сброса избыточного давления европейских производителей.

У вас остались вопросы? Свяжитесь с нашими специалистами, которые с удовольствием ответят на все ваши вопросы об устройстве аварийных сбросовых клапанов, а также других комплектующих производства компании «ПОЛИДЕТАЛЬ».

Производственная компания «ПОЛИДЕТАЛЬ» (ООО «Промышленное оборудование»)

+7 (495) 961-48-12 INFO@POLIDETAL.RU

Адрес: 143395, Московская область, Наро-Фоминский район, посёлок Петровское, ул. Заводская, дом 1А.

Источник

Предохранительный клапан силоса SVS 273 ITALTECH

• Наличие на складе	В наличии
  Диаметр установочного отверстия, мм	273
  Материал корпуса	Углеродистая сталь
  Пропускная способность, м3/час;	до 13 000

• все характеристики

Предохранительный клапан силоса цемента SVS 273 ITALTECH

Предохранительный клапан SVS 273 ITALTECH предназначен для сброса воздуха в атмосферу при возникновении избыточного давления внутри емкости (силоса) и забора воздуха из окружающей среды при создании разрежения. Клапаны сброса давления SVS 273 ITALTECH являются предохранительным устройством и срабатывают только тогда, когда давление внутри резервуаров переходит безопасные границы. Как правило, предохранительные клапаны используют в комплекте с воздушными фильтрами.

Предохранительный клапан силоса SVS 273 состоит из:
— цилиндрического корпуса, оборудованного зажимом для соединения с крышкой резервуара;
— крышки для защиты от пониженного давления в форме диска, крышка удерживается на месте центрально расположенным стержнем на пружине;
— кольца для защиты от избыточного давления, фиксируемого на месте тремя стержнями на пружинах;
— защитной крышки.

Пока давление в резервуаре не превышает установленные нормы, винтовые пружины удерживают крышки в закрытом положении. Когда давление превысит силу, которую генерируют пружины, кольцо откроется под напором воздуха. Крышка для защиты от пониженного давления в форме диска закрывает отверстие снизу в центре клапана. Она прижимается к внешней крышке нормальным давлением, существующим внутри резервуара. В случае понижения давления, пружина центрального удерживающего стержня сжимается и отпускает крышку. Воздух, попадающий в резервуар снаружи, быстро уравновешивает давление, толкая крышку обратно в положение «закрыто».

Особенности эксплуатации и технологические преимущества:

• пропускная способность до 13000 м 3 /час;
• предустановленное давление для начала работы клапана – от -0,005 Атм до +0,05Атм, с возможностью индивидуальной регулировки отрицательного давления до -0,001Атм, и избыточного давления в диапазоне от +0,03Атм до +0,08Атм;
• корпус клапана изготовлен из углеродистой стали;
• применяется для работы с любыми типами сыпучих материалов;
• простая и надежная конструкция;
• возможна установка датчиков (сенсоров), что позволяет использовать клапан в составе автоматических систем.

Источник

Оборудование и комплектующие для силосов

Компания БСУ Сервис предлагает к поставке оборудование для силосов цемента. Мы предлагаем Оборудование и комплектующие для силосов цемента и других сыпучих материалов (муки, гипса, сухих смесей): фильтра силосов с системой вибро и пневмо очистки,клапаны сброса давления, затворы, вибраторы, датчики уровня и многое другое.

Стоимость одного поставляемого нами комплекта обвязки силоса цемента (фильтр силоса цемента, два датчика контроля уровня, клапан сброса давления, затвор дисковый, система аэрации) составляет всего 89 300 рублей с учетом НДС! Для сравнения стоимость одного только фильтра иностранного производства составляет порядка 100 000 рублей.

1) Фильтры воздушные ФЦ с пневмо и виброочисткой. Площадь фильтрации от 10 до 30
м2. Предназначены для очистки от пыли избыточного воздуха, который вытесняется при загрузке силоса цемента и сходных по составу сыпучих материалов (известь, доломитовая мука, гипс, зола, минеральный порошок).

Подробную информацию о фильтрах силосов цемента можно получить в данном разделе

2) Клапан аварийного сброса давления КСД-1 в силосе цемента. Применяется для защиты силоса от перепадов давления внутри емкости, которые могут возникнуть при загрузке и выгрузке цемента.

Подробную информацию о клапане сброса давления можно получить в данном разделе

3) Датчики контроля уровня сыпучих материалов лопастные (флажковые) предназначены для определения уровня цемента или другого материала в силосе. Как правило, устанавливается два датчика в конусе и верхней части силоса, для сигнализации о минимальном и максимальном количестве.

4) Шкаф управления силоса. Шкаф управления предназначен для вывода сигналов от датчиков уровня, кнопок управления системой вибро и пневмовстряхивания воздушного фильтра фильтра или дополнительных устройств (шнек, цементный насос, фасовщик).

5) Затвор дисковый поворотный. Предназначен для регулирования и отсечения потока сыпучего
материала из силоса цемента. Крепление затвора к силосу цемента осуществляется через ответный фланец, который приваривается к конусу силоса.

Наиболее распространенный диаметр для цементных силосов – 250/300 мм. Подробную информацию о клапане сброса давления можно получить в данном разделе.

6) Система аэрации силоса цемента. Обеспечивает интенсивное протекание цемента через
затвор в процессе выгрузке сыпучих материалов. Система аэрации представляет собой
распределительный трубопровод в виде кольца, к которому подключены аэрационные форсунки, через которые в силос подается воздух. Подробную информация о системе аэрации можно получить в данном разделе

При приобретении силоса цемента многие покупатели сталкиваются с проблемой дорогостоящих комплектующих к силосу. Производители силосов зачастую увеличивают стоимость емкости на сто пятьдесят — двести тысяч при установке на неё импортных комплектующих. Мы предлагаем Вам комплект оборудования для силоса цемента по цене 89 300 рублей с учетом НДС. Мы также изготавливаем силоса цемента в комплекте со всеми комплектующими по низким ценам.
