Клапан против замерзания камаз

Ремонт автомобилей КАМАЗ

Ремонт, обслуживание и устройство предохранителя от замерзания КАМАЗ, руководство

Предохранитель от замерзания КАМАЗ, детали, запчасти: (рис. 9.15)
1 — гайка; 2, 23 — пружинные шайбы; 3 — кронштейн; 4, 5, 24 — болты; 6 — плоская шайба; 7 — предохранитель от замерзания в сборе; 8 — мерная рейка; 9 — уплотнительное кольцо; 10 — штифт; 11 — пустотелая заклепка; 12 — табличка; 13 — верхний корпус; 14, 16, 17,21 — кольца; 15 — тяга; 18 — обойма; 19 — упорное кольцо; 20 — пробка; 22 — нижний корпус; 25 — пружина; 26 — фитиль; 27 — пробка; 28 — шайба

Детали промывают в моечной машине, обдувают сжатым воздухом и проверяют их техническое состояние. Трещины, сколы на корпусе и остальных деталях не допускаются. Детали 9, 14, 16, 19, 21, 26. 28 рекомендуется заменить независимо от их технического состояния.

При сборке устанавливают тягу 15 в верхний корпус 13 и закрепляют ее штифтом 10, затем устанавливают уплотнительные кольца 16, 17, обойму 18, упорное кольцо 19. В нижний корпус 22 устанавливают фитиль 26 в сборе и вкручивают пробку 20. Верхний и нижний корпусы скрепляют болтами 24 с пружинными шайбами 23.

Схема подключения предохранителя против замерзания к стенду КАМАЗ, детали, запчасти: (рис. 9.16)
1 — мерная рейка; 2 — кран; 3 — манометр; 4 — предохранитель от замерзания; 5 — тяга; 6 — запор; А1, А2 — обозначения выводов предохранителя от замерзания; I — верхнее положение тяги 5 («зима»); II — нижнее положение тяги 5 («лето»); P= 736 кПа (7,5 кгс/см 2 )

При испытании предохранитель от замерзания подключают к испытательному стенду по схеме, приведенной на рис. 9.16. Установив тягу 5 в нижнее положение, включают и выключают кран 2.

Вывернув мерную рейку 1, из предохранителя от замерзания выпускают воздух. Затем поворачивают тягу примерно на 90° и плотно закручивают мерную рейку 1. При включении крана 2 тяга должна автоматически возвращаться в верхнее положение. Утечка воздуха не допускается.

Источник

Предохранитель замерзания Камаз

Предохранитель от замерзания воздушной системы тормозов Камаз

Предохранитель от замер­зания предназначен для защиты трубо­проводов и приборов пневматического тор­мозного привода от замерзания конденса­та

Предохранитель испа­рительного типа; в качестве рабочей жид­кости в нем использован этиловый спирт.

Основными частями предохранителя являются стакан 2, корпус 6 с воздушным каналом А и жиклером 4, шток 7, уплот­нитель 5 и фитиль 3 из гигроскопичного материала, надетый на пружину 1.

Стакан 2 служит резервуаром для рабочей жид­кости (200 или 1000 см 3 ).

Жиклер 4 пред­назначен для выравнивания давлений в воздушном канале крышки и стакане.

С по­мощью штока 7, поджимаемого пружиной 1, предохранитель может быть подключен или отключен от пневмосистемы.

Во включенном состоянии шток 7 нахо­дится в верхнем положении, уплотнитель выведен из своего гнезда, фитиль 3 введен рукояткой в воздушный канал А корпуса.

Сжатый воз­дух от компрессора поступает в воздуш­ный канал А и уносит с фитиля частицы спирта в пневмосистему.

Одновременно часть поступающего в предохранитель сжатого воздуха через зазор между што­ком и корпусом, а также через отверстие жиклера попадает в стакан.

Протекая над поверхностью спирта, воздух насыщается его парами.

В обоих случаях спирт погло­щает из воздуха влагу и превращает ее в конденсат с достаточно низкой температу­рой замерзания.

В нижнем положении штока 7 фитиль 3 утапливается, резервуар и пневмосистема разобщаются уплотнителем и испарение спирта прекращается.

Источник

Как работает алкаш на Камазе?

Когда рукоятка тяги 10 находится в верхнем положении, воздух, нагнетаемый компрессором, проходит мимо фитиля 3 и уносит с собой спирт, который отбирает из воздуха влагу и превращает ее в незамерзающий конденсат.

Что такое алкаш на Камазе?

Предохранитель против замерзания (ППЗ) КАМАЗ/ЗИЛ «РААЗ» «алкаш» 1 580 руб. 1 580 руб. Предохранитель от замерзания (100-3536010) предназначен для предотвращения замерзания конденсата в трубопроводах и аппаратах пневматического тормозного привода автомобиля.

Как работает предохранитель от замерзания камаз?

Одновременно часть поступающего в предохранитель сжатого воздуха через зазор между штоком и корпусом, а также через отверстие жиклера попадает в стакан. … В обоих случаях спирт поглощает из воздуха влагу и превращает ее в конденсат с достаточно низкой температурой замерзания.

Как работает влагоотделитель камаз?

Принцип действия влагоотделителя без РДВ

Для понижения температуры в системе предусмотрен радиатор. Внутри этого устройства воздух постепенно охлаждается, за счет чего образуется влага. … После охлаждения воздух попадает во влагоотделитель, где его встречают диски направляющего аппарата.

Как тормозит камаз?

Водитель КАМАЗа нажимает специальную кнопку (на полу кабины возле рулевой колонки) и сжатый воздух от защитного (тройного) клапана попадает в тормозные цилиндры. Эти цилиндры управляют дроссельными заслонками, которые перекрывают выход отработанным газам.

Где стоит алкаш на Камазе?

Он установлен на правом лонжероне автомобиля КамАЗ за регулятором давления в вертикальном положении и крепится двумя болтами. Устройство предохранителя от замерзания показано на рис. 297 .

Что такое Энергоаккумулятор и как он срабатывает?

Энергоаккумулятор — пневмомеханический прибор пневматической тормозной системы транспортных средств, запасающий энергию для торможения автомобиля при остановленном двигателе. То есть, ЭА обеспечивают прижим тормозных колодок к тормозным колодкам во время длительных стоянок автомобиля, не требуя подачи сжатого воздуха.

Как работает двойной защитный клапан?

Двойной защитный клапан (рис. г) давление в нем падает и центральный поршень 2 под действием разности давлений перемещается в сторону поврежденного контура, своим седлом упирается в обратный клапан 3 и прижимает его к поршню 4, отключая поврежденный контур. …

Как работает влагоотделитель?

Влагоотделитель воздуха работает следующим образом. Воздух с помощью специальных лопастей (дефлектора) закручивается внутри емкости и под воздействием центробежных сил капли жидкости, а также некоторые твердые загрязняющие частицы, оседают на стенках. … В отличие от циклонного фильтра в нем отсутствует дефлектор.

Как работает Влагомаслоотделитель?

Весь принцип работы влагомаслоотделителя построен на центробежной системе отделения влаги, механических примесей и масел от воздуха или газа. В результате влага оседает на стенках устройства и самостоятельно стекает вниз.

Почему на Камаз плохие тормоза?

В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил. Если после отпускания педали тормоза все колеса автомобиля не растормаживаются, то неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень).

Какая тормозная система на Камазе?

Автомобили и автопоезда КамАЗ оборудованы четырьмя автономными тормозными системами: рабочей, запасной, стояночной и вспомогательной. Хотя эти системы имеют общие элементы, работают они независимо и обеспечивают высокую эффективность торможения в любых условиях эксплуатации.

Сколько контуров в тормозной системе камаз?

Пять контуров тормозной системы автомобилей КамАЗ 5320 (4310) Разделение тормозной системы автомобилей КамАЗ 5320 (4310) позволяет действовать каждому контуру независимо, что важно при возникновении неисправности.

Источник

Предохранитель против замерзания ЗИЛ, Камаз, МАЗ, УРАЛ, КрАЗ, БелАЗ, ГАЗ, ПАЗ, ЛиАЗ (РААЗ)

Предохранитель против замерзания ЗИЛ, Камаз, МАЗ, УРАЛ, КрАЗ, БелАЗ, ГАЗ, ПАЗ, ЛиАЗ (РААЗ)

2 385 ₽

47 шт

Код: 000020987

Производитель: Китай

1 030

Код: 000000147

Производитель: ПАО ПААЗ

1 231

Код: 001410390

Производитель: Sorl

1 422

Пожалуйста, расскажите о вашей проблеме

Спасибо! Ваши комментарии очень важны для нас и помогают улучшить наши результаты поиска для всех наших клиентов

Как только цена на товар снизится,
вы сразу об этом узнаете

Динамика изменения средней цены за полгода

Предохранитель против замерзания ЗИЛ, КамАЗ, МАЗ, УРАЛ, КРАЗ, БЕЛАЗ, ГАЗ, ПАЗ, ЛиАЗ (РААЗ).

Данный предохранитель используется для предотвращения замерзания конденсата в трубопроводах автомобиля.

Дополнительный артикул — МР100-3536010

Артикул аналога — 11.3515150-11

• ЗИЛ 431410 (130), 433360, 442160, 494560, 4331
• Камаз 5320, 53212, 5410, 54112, 5511, 55102
• МАЗ 64229, 54323, 5516, 5551, 53371, 5337, 53363, 53366, 6303
• УРАЛ
• КрАЗ
• БЕЛАЗ
• ГАЗ
• ПАЗ
• ЛиАЗ

• Рабочее давление, Мпа (кгс/см²), не более: 0,8 (8,0)
• Емкость резервуара, см³: 200
• Рабочая жидкость: этиловый спирт
• Присоединительная резьба: М 22х1,5
• Масса (без заправки): 0,83 кг
• Температурный интервал: -45 °С …+80 °С

• Ширина, м — 0.09
• Высота, м — 0.1
• Длина, м — 0.21
• Вес, кг — 0.83

Источник

Предохранитель против замерзания ЗИЛ, Камаз, МАЗ, УРАЛ, КрАЗ, БелАЗ, ГАЗ, ПАЗ, ЛиАЗ (РААЗ)

Предохранитель против замерзания ЗИЛ, Камаз, МАЗ, УРАЛ, КрАЗ, БелАЗ, ГАЗ, ПАЗ, ЛиАЗ (РААЗ)

2 385 ₽

47 шт

Код: 000020987

Производитель: Китай

1 030

Код: 000000147

Производитель: ПАО ПААЗ

1 231

Код: 001410390

Производитель: Sorl

1 422

Пожалуйста, расскажите о вашей проблеме

Спасибо! Ваши комментарии очень важны для нас и помогают улучшить наши результаты поиска для всех наших клиентов

Как только цена на товар снизится,
вы сразу об этом узнаете

Динамика изменения средней цены за полгода

Предохранитель против замерзания ЗИЛ, КамАЗ, МАЗ, УРАЛ, КРАЗ, БЕЛАЗ, ГАЗ, ПАЗ, ЛиАЗ (РААЗ).

Данный предохранитель используется для предотвращения замерзания конденсата в трубопроводах автомобиля.

Дополнительный артикул — МР100-3536010

Артикул аналога — 11.3515150-11

• ЗИЛ 431410 (130), 433360, 442160, 494560, 4331
• Камаз 5320, 53212, 5410, 54112, 5511, 55102
• МАЗ 64229, 54323, 5516, 5551, 53371, 5337, 53363, 53366, 6303
• УРАЛ
• КрАЗ
• БЕЛАЗ
• ГАЗ
• ПАЗ
• ЛиАЗ

• Рабочее давление, Мпа (кгс/см²), не более: 0,8 (8,0)
• Емкость резервуара, см³: 200
• Рабочая жидкость: этиловый спирт
• Присоединительная резьба: М 22х1,5
• Масса (без заправки): 0,83 кг
• Температурный интервал: -45 °С …+80 °С

• Ширина, м — 0.09
• Высота, м — 0.1
• Длина, м — 0.21
• Вес, кг — 0.83

Источник

Ремонт автомобилей КАМАЗ

Ремонт, обслуживание и устройство предохранителя от замерзания КАМАЗ, руководство

Предохранитель от замерзания КАМАЗ, детали, запчасти: (рис. 9.15)
1 — гайка; 2, 23 — пружинные шайбы; 3 — кронштейн; 4, 5, 24 — болты; 6 — плоская шайба; 7 — предохранитель от замерзания в сборе; 8 — мерная рейка; 9 — уплотнительное кольцо; 10 — штифт; 11 — пустотелая заклепка; 12 — табличка; 13 — верхний корпус; 14, 16, 17,21 — кольца; 15 — тяга; 18 — обойма; 19 — упорное кольцо; 20 — пробка; 22 — нижний корпус; 25 — пружина; 26 — фитиль; 27 — пробка; 28 — шайба

Детали промывают в моечной машине, обдувают сжатым воздухом и проверяют их техническое состояние. Трещины, сколы на корпусе и остальных деталях не допускаются. Детали 9, 14, 16, 19, 21, 26. 28 рекомендуется заменить независимо от их технического состояния.

При сборке устанавливают тягу 15 в верхний корпус 13 и закрепляют ее штифтом 10, затем устанавливают уплотнительные кольца 16, 17, обойму 18, упорное кольцо 19. В нижний корпус 22 устанавливают фитиль 26 в сборе и вкручивают пробку 20. Верхний и нижний корпусы скрепляют болтами 24 с пружинными шайбами 23.

Схема подключения предохранителя против замерзания к стенду КАМАЗ, детали, запчасти: (рис. 9.16)
1 — мерная рейка; 2 — кран; 3 — манометр; 4 — предохранитель от замерзания; 5 — тяга; 6 — запор; А1, А2 — обозначения выводов предохранителя от замерзания; I — верхнее положение тяги 5 («зима»); II — нижнее положение тяги 5 («лето»); P= 736 кПа (7,5 кгс/см 2 )

При испытании предохранитель от замерзания подключают к испытательному стенду по схеме, приведенной на рис. 9.16. Установив тягу 5 в нижнее положение, включают и выключают кран 2.

Вывернув мерную рейку 1, из предохранителя от замерзания выпускают воздух. Затем поворачивают тягу примерно на 90° и плотно закручивают мерную рейку 1. При включении крана 2 тяга должна автоматически возвращаться в верхнее положение. Утечка воздуха не допускается.

Источник

Клапан против замерзания камаз

• Главная
• Запчасти
  __/catalog/__
• Техническая информация
  __/catalog/tehinfo/__
• Руководство по эксплуатации автомобилей Камаз
  __/catalog/tehinfo/rukovodstvokamaz/__
• Тормозная система КамАЗ
  __/catalog/tehinfo/rukovodstvokamaz/tormoz-kamaz/__
• Пневматический тормозной привод
  __/catalog/tehinfo/rukovodstvokamaz/tormoz-kamaz/privod-tormoz/__
• Приборы пневматического тормозного привода
  __/catalog/tehinfo/rukovodstvokamaz/tormoz-kamaz/privod-tormoz/pribory-privoda/__
• Предохранитель от замерзания

Назад

Предохранитель от замерзания предназначен для предотвращения замерзания конденсата в трубопроводах и приборах пневматического тормозного привода.

Предохранитель от замерзания на правом лонжероне автомобиля за регулятором давления в вертикальном положении и крепится двумя болтами.

Устройство предохранителя показано на рис.297. Нижний корпус 2 предохранителя четырьмя болтами соединен с верхним корпусом 7. Оба корпуса изготовлены из алюминиевого сплава. Для герметизации стыка между корпусами проложено уплотнительное кольцо 4. В верхнем корпусе 7 смонтировано выключающее устройство, состоящее из тяги 10 с запрессованной в нее рукояткой, ограничителя 8 тяги и пробки 6 с уплотнительным кольцом. Тяга 10 в верхнем корпусе 7 уплотняется резиновым кольцом 9. В верхнем корпусе 7 находится также обойма 11 с уплотнительным кольцом 12, удерживаемая упорным кольцом 13. Между дном нижнего корпуса 2 и пробкой 6 установлен фитиль 3, растягиваемый пружиной 1. Фитиль закреплен на пружине 1 при помощи конца тяги 10 и пробки 14.

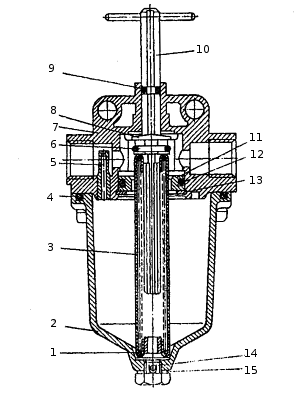

Рис. 297. Предохранитель от замерзания: 1 — пружина; 2 -корпус нижний; 3 — фитиль; 4,9,12 — кольца уплотнительные: 5 — сопло; 6 — пробка с уплотнительным кольцом; 7 — корпус верхний; 8 — ограничитель тяги; 10 — тяга; 11 — обойма; 13 — кольцо упорное; 14 — пробка; 15 — шайба уплотнительная

В заливном отверстии верхнего корпуса 7 установлена пробка с указателем уровня спирта. Сливное отверстие нижнего корпуса 2 заглушено пробкой 14 с уплотнительной шайбой 15. В верхнем корпусе 7 установлено также сопло 5 для выравнивания давления воздуха в нижнем корпусе при выключенном положении. Вместимость резервуара предохранителя 200 cm3.

Когда рукоятка тяги 10 находится в верхнем положении, воздух, нагнетаемый компрессором, проходит мимо фитиля 3 и уносит с собой спирт, который отбирает из воздуха влагу и превращает ее в незамерзающий конденсат.

При температуре окружающего воздуха выше 5°С предохранитель от замерзания следует выключить. Для этого тяга 10 опускается в крайнее нижнее положение, поворачивается и фиксируется при помощи ограничителя 8 тяги. Пробка 6, сжимая расположенную внутри фитиля 3 пружину 1, входит в обойму 11 и отделяет нижний корпус 2, содержащий спирт, от пневмопривода, вследствие чего испарение спирта прекращается.
